三相三線單極
          三相三線單極濾波器

          三相三線單極

          ● 常規通用。
          ● 結構緊湊,體積小,性價比高。
          ● 抑制沿電源線傳輸的工業無線電干擾。
          產品詳情

          特 點 Features

          ● 常規通用。General purpose.

          ● 結構緊湊,體積小,性價比高。

          Compact structure, small size, high cost performance.


          應 用 Application

          ● 抑制沿電源線傳輸的工業無線電干擾。

          Suppress industrial radio interference transmitted

          along the power line.

          性能指標 Characteristcs

          額定電壓Rated voltage

          440/250VAC

          工作頻率 Operating Frequency

          DC~60Hz

          額定電流Rated curren

          5~200A@40℃max.

          耐壓試驗 (60s) Test Voltage

          1500VDC(線-線Line - line) 2250VDC(線-地Line - ground)

          3000VDC/2S

          氣候類別 Climate category

          40/100/21

          產品型號表 Filter Table

          型號

          model

          接線方式:輸入輸出

          額定電流A

          Rated curren

          接地電容量nF

          Grounding capacity

          放電電阻KΩ

          resistance

          電路圖Fig.

          Circuit diagram

          外形尺寸Fig.

          Outline Drawing




          YX-311-5-

          TT

          WW


          5

          6.8


          1

          1/2

          YX-311-10-

          TT

          WW


          10

          6.8


          1

          1/2

          YX-311-16-



          SS

          16

          6.8


          2

          3

          YX-311-20-



          SS

          20

          6.8


          2

          3

          YX-311-25-



          SS

          25

          6.8


          2

          3

          YX-311-30-



          SS

          30

          6.8


          2

          3

          YX-311-50-



          SS

          50

          6.8


          2

          4

          YX-311-100-



          SS

          100

          50

          680

          3

          5

          YX-311-150-



          SS

          150

          50

          680

          3

          5

          YX-311-200-



          SS

          200

          50

          680

          3

          6

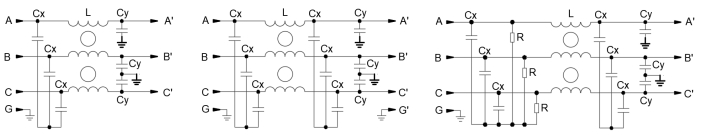

          電原理圖Typical Circuit Diagram


          電原理圖

          Fig.1 Fig.2 Fig.3

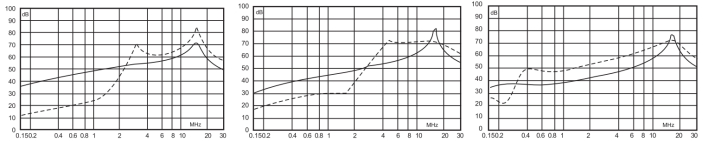

          插入損耗 Insertion LOSS in dB (50Ω測量系統,IEC/CISPR No.17號出版物)


          插入損耗


          5A 10A 16A~25A

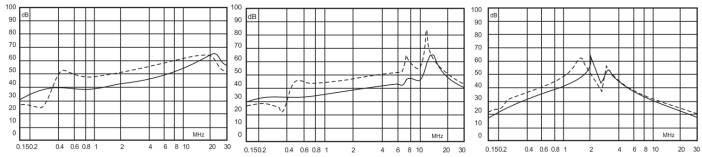

          插入損耗


          30A 50A 100A~200A

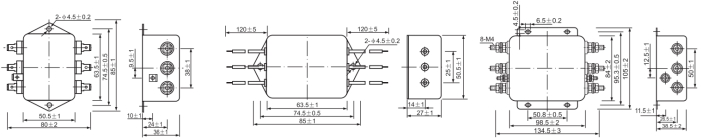

          外形尺寸圖 Outline Drawing : mm


          外形尺寸圖


          Fig.1 (5~10A) Fig.2 (5~10A) Fig.3 (16~30A)

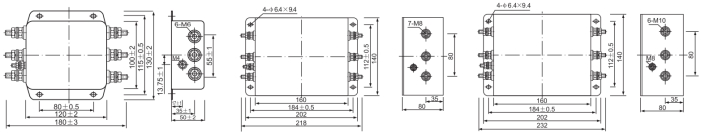

          外形尺寸圖


          Fig.4 (50A) Fig.5 (100~150A) Fig.6 (200A)
