單相雙極
          單相雙極濾波器生產廠家

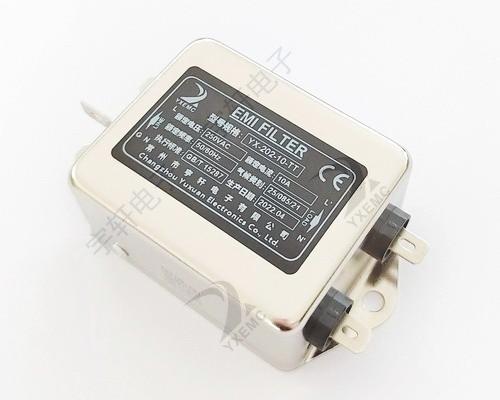

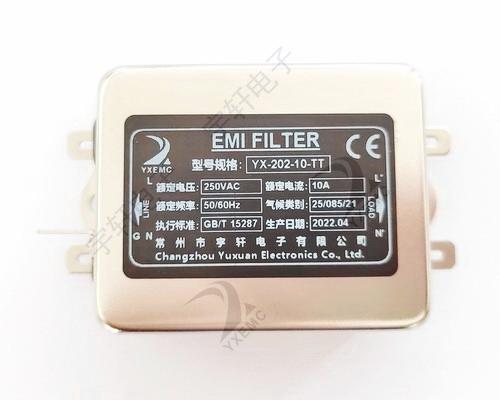

          單相雙極
          ● 高性能電源濾波器。
          ● 泄漏電流小。
          ● 常規通用，安裝方便
          產品詳情
          特  點 Features
          ● 高性能電源濾波器。High performance power filter.
          ● 泄漏電流小。The leakage current is small.
          ● 常規通用，安裝方便。General purpose, easy to install.

          應  用 Application
          ● 大多數數字設備（尤其開關電源），可用來抑制連續或間隙性
          脈沖干擾，尤其適用于低阻抗負載場合。
          Most digital devices, especially switching power supplies,
          can be used to suppress continuity or gap Pulse interference,
          especially suitable for low impedance load.
          性能指標 Characteristcs
          額定電壓Rated voltage
          250VAC,50/60Hz；250VDC
          工作頻率 Operating Frequency
          DC~400Hz
          額定電流Rated curren
          1A~80A@40℃max.
          耐壓試驗 (60s) Test Voltage
          1500VDC（線-線Line - line）    1500VAC（線-地Line - ground）
          3000VDC/2S
          氣候類別 Climate category
          25/100/21
          產品型號表 Filter Table
          型號
          model
          接線方式：輸入輸出
          額定電流A
          Rated curren
          MAX泄漏電流mA
          leakage current
          放電電阻KΩ
          resistance
          電路圖Fig.
          Circuit diagram
          外形尺寸Fig.
          Outline Drawing
          YX-212-1-
          TT
          WW

          1
          0.7
          1000
          1
          1
          YX-212-3-
          TT
          WW

          3
          0.7
          470
          1
          1
          YX-212-6-
          TT
          WW

          6
          0.7
          220
          1
          2
          YX-212-10-
          TT
          WW
          SS
          10
          0.7
          220
          1
          2/4
          YX-212-16-
          TT
          WW
          SS
          16
          0.7
          220
          1
          3/4
          YX-212-25-


          SS
          25
          0.7
          220
          1
          5
          YX-212-36-


          SS
          36
          0.7
          220
          1
          5
          YX-222-50-


          SS
          50
          1.0
          1000
          2
          6
          YX-222-80-


          SS
          80
          0.8
          680
          2
          7
          電原理圖Typical Circuit Diagram

          電原理圖
          Fig.1                                                                                        Fig.2

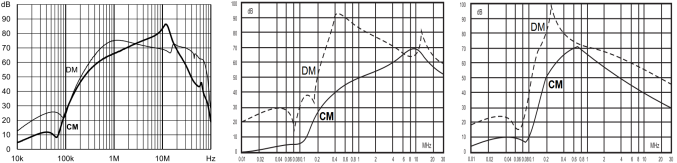

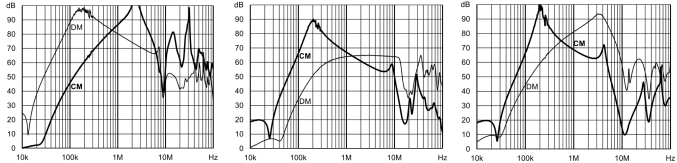

          插入損耗 Insertion LOSS in dB (50Ω測量系統，IEC/CISPR No.17號出版物)
          插入損耗
          1A                                                             3A                                                      6A


          10A                                                          16A                                                        25A


          36A                                                        50A                                                     80A

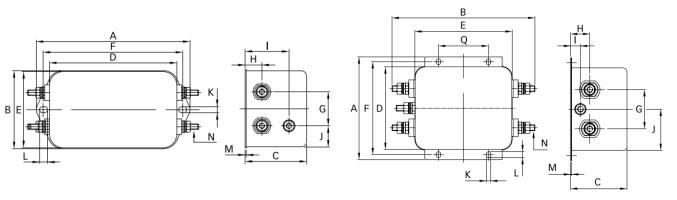

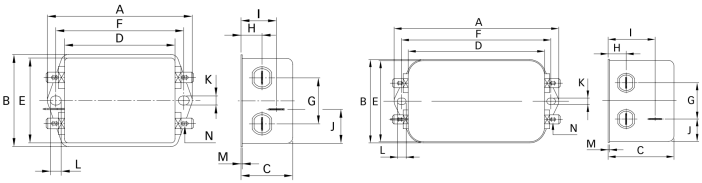

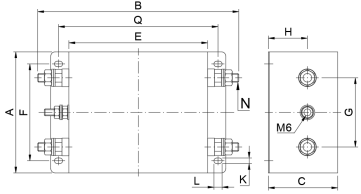

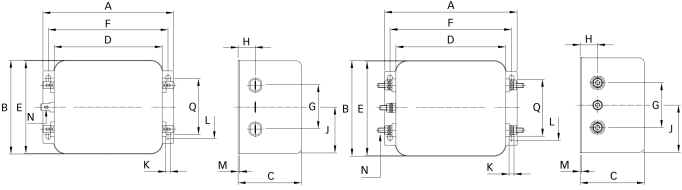

          外形尺寸圖 Outline Drawing : mm

          外形尺寸圖

          Fig.1 (1A~3A)                                                                             Fig.2 (6A~10A)


          Fig.3 (16A)                                                                           Fig.4 (10~16A)


           Fig.5 (25~36A)                                                                      Fig.6 (50A)

           Fig.7 (80A)
          外形尺寸Fig.
          A
          B
          C
          D
          E
          F
          G
          H
          I
          J
          K
          L
          M
          N
          Q
          1 (1A)
          85
          54
          30.3
          64.8
          49.8
          75
          27
          12.3
          20.8
          19.9
          5.3
          6.3
          0.7
          6.3×0.8

          1 (3A)
          85
          54
          40.3
          64.8
          49.8
          75
          27
          12.3
          29.8
          11.4
          5.3
          6.3
          0.7
          6.3×0.8

          2 (6A)
          113.5
          57.5
          45.4
          94
          56
          103
          25
          12.4
          32.4
          15.5
          4.4
          6
          1
          6.3×0.8

          2 (10A)
          156
          57.5
          45.4
          130.5
          56
          143
          25
          12.4
          32.5
          15.5
          5.3
          6
          1
          6.3×0.8

          3 (16A)
          119
          85.5
          57.6
          98.5
          84.5
          109
          40
          15.6

          42.25
          4.4
          7.4
          1.2
          6.3×0.8

          4 (10A)
          156
          57.5
          45.4
          130.5
          56
          143
          25
          12.4
          32.5
          15.5
          5.3
          6
          1
          M4

          4 (16A)
          119
          85.5
          57.6
          98.5
          84.5
          109
          40
          15.6

          42.25
          4.4
          7.4
          1.2
          M4
          51
          5 (25~36A)
          156
          57.5
          45.4
          130.5
          56
          143
          25
          12.4
          32.5
          15.5
          5.3
          6
          1
          M4

          6 (50A)
          130
          180
          50
          100
          120
          115
          50
          30
          30
          50
          6.5
          4.5
          1.2
          M6
          80
          7 (80A)
          125
          280
          90

          220
          96
          81
          50


          6.4
          9.4

          M8
          243
