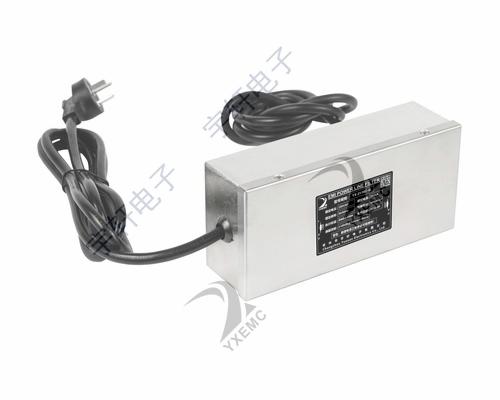

電源濾波器，也稱為“電源EMI濾波器”或“ EMI濾波器”，是一種無源雙向網絡，對電源中特定頻率的頻率點或外部的頻率有效，是一個點濾波電氣設備。

不同的電容器有不同的用途，不同電容器的規格決定了其適用范圍。顯然，您需要將電容器的大小調整為合適的值，以提供紋波抑制（越大越好），但這不僅僅是簡單地計算電容。

要想為電源濾波器選擇電容器，您需要了解以下這些：

電容器材料：電容器可能是陶瓷、電解、鉭、聚酯或其他材料。這決定了它的電容范圍，以及額定電壓和寄生電壓等其他規格。

額定工作電壓：這類基本信息可以告訴你可以施加在電容器上的至大DC或AC RMS電壓。指定的工作電壓在一定的工作溫度范圍內有效。

寄生或自諧振頻率：根據制造商的不同，這些規格有不同的說明。制造商可能只說明ESR和ESL值，或ESL和Q因子值，這些值可用于計算自諧振頻率和帶寬。或者計算ESR和ESL值。

溫度系數：大多數人都不考慮溫度系數，但它其實很重要，因?yàn)閷?shí)際電容器的電容會隨著溫度而變化。因此，如果您的電源濾波器將在較大的溫度范圍內運行，則應選擇溫度系數小的電容器。

極化：用于直流電路的濾波電容器具有某些特定的極化，這表示電場應指向電容器的方向。極化電容器上過大的交流電壓會過早損壞元件。

以上就是為電源濾波器選擇電容器時需要考慮的因素，希望能對你起到幫助，如果你對此還有其他疑問，可以隨時聯系我們。
