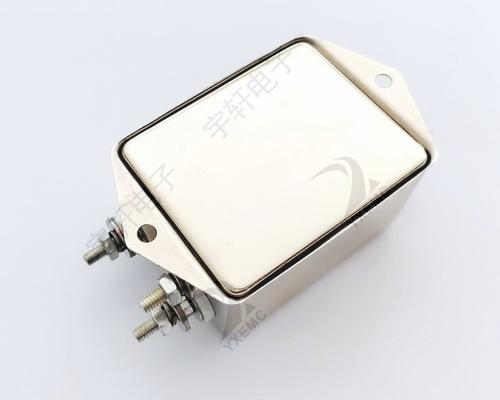

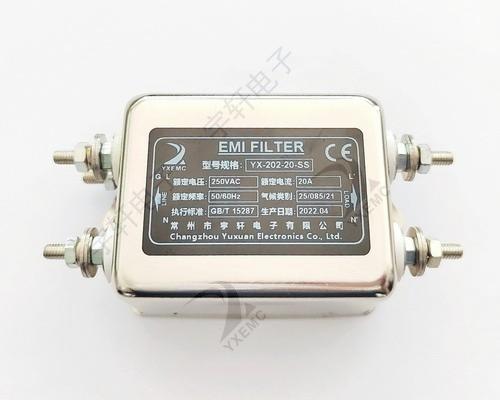

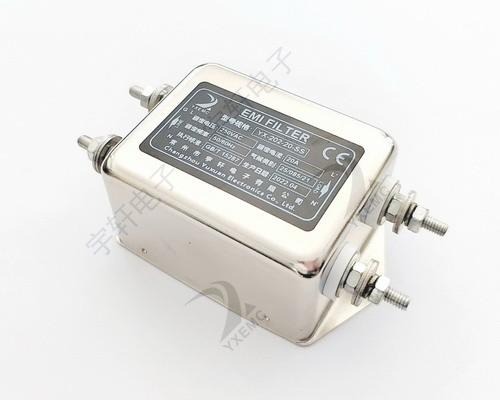

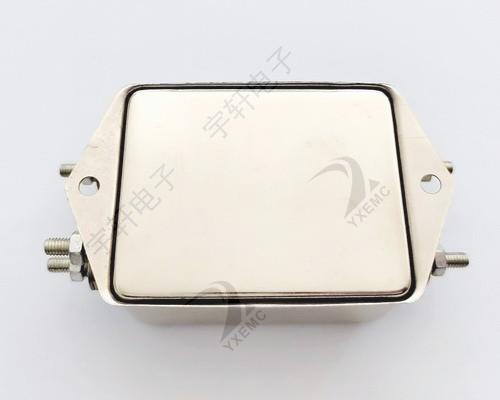

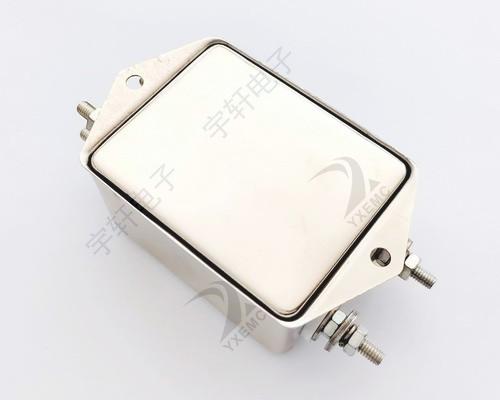

單相單極
          單相單極濾波器

          單相單極

          ● 體積小,性價比高。
          ● 常規通用,安裝方便。
          ● 各種電子設備和電子測量儀器。
          產品詳情

          特 點 Features

          ● 體積小,性價比高。Small size, high cost performance.

          ● 常規通用,安裝方便。General purpose, easy to install.

          應 用 Application

          ● 各種電子設備和電子測量儀器。

          All kinds of electronic equipment and electronic

          measuring instruments.

          性能指標 Characteristcs

          額定電壓Rated voltage

          250VAC,50/60Hz;250VDC

          工作頻率 Operating Frequency

          DC~400Hz

          額定電流Rated curren

          1A~200A@40℃max.

          耐壓試驗 (60s) Test Voltage

          1500VDC(線-線Line - line) 1500VAC(線-地Line - ground)

          3000VDC/2S

          氣候類別 Climate category

          25/100/21

          產品型號表 Filter Table

          型號

          model

          接線方式:輸入輸出

          額定電流A

          Rated curren

          MAX泄漏電流mA

          leakage current

          放電電阻KΩ

          resistance

          電路圖Fig.

          Circuit diagram

          外形尺寸Fig.

          Outline Drawing




          YX-211-1-

          TT

          WW


          1

          0.7

          1000

          1

          1

          YX-211-3-

          TT

          WW


          3

          0.7

          1000

          1

          1

          YX-211-6-

          TT

          WW


          6

          0.7

          1000

          1

          1

          YX-211-10-

          TT

          WW


          10

          0.7

          1000

          1

          1

          YX-211-16-

          TT

          WW

          SS

          16

          0.7

          1000

          1

          2/3

          YX-211-20-

          TT

          WW

          SS

          20

          0.7

          1000

          1

          2/3

          YX-211-30-


          WW

          SS

          30

          0.8

          1000

          1

          4

          YX-211-60-



          SS

          50

          0.8

          330

          1

          5

          YX-221-100-



          SS

          100

          1.0

          330

          2

          5

          YX-221-200-



          SS

          200

          1.0

          330

          2

          6

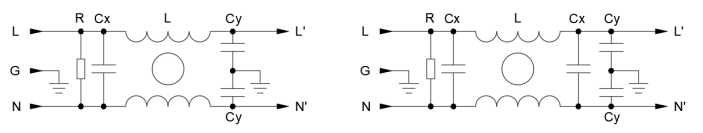

          電原理圖Typical Circuit Diagram


          Fig.1電原理圖Fig.2

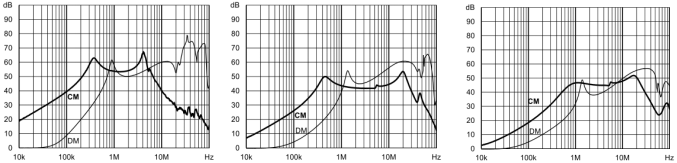

          插入損耗 Insertion LOSS in dB (50Ω測量系統,IEC/CISPR No.17號出版物)


          插入損耗 Insertion LOSS in dB

          1A 3A 6A



          10A 16A 20A


          a94b6c1fc8e6f0dfebb28b3f6e71506.png插入損耗 Insertion LOSS in dB7da052626eb88c053454318c3a5092a.png

          30A 60A 100A



          200A

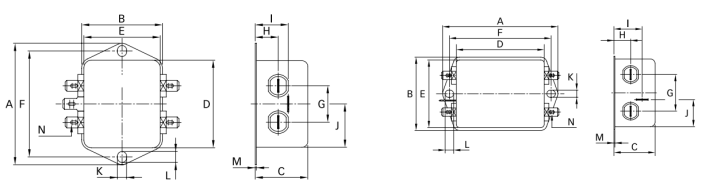

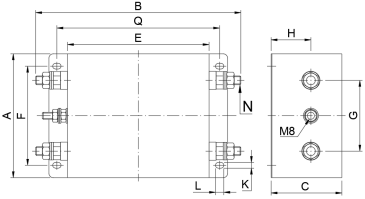

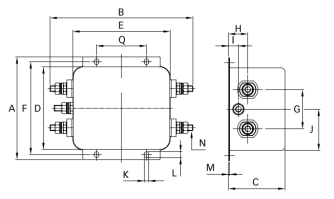

          外形尺寸圖 Outline Drawing : mm


          外形尺寸圖

          Fig.1 (1A~10A) Fig.2 (16A~20A)


          外形尺寸圖

          Fig.3 (16A~20A) Fig.4 (30A)



          Fig.5 (60A~100A) Fig.6 (200A)

          外形尺寸Fig.

          A

          B

          C

          D

          E

          F

          G

          H

          I

          J

          K

          L

          M

          N

          Q

          1 (1A~10A)

          64

          35

          24.3

          43.5

          32.5

          54

          21

          9.3

          15.3

          21.8

          5.3

          6.3

          0.7

          6.3×0.8


          2 (16A)

          71

          46.6

          29.3

          50.5

          44.5

          61

          21

          10.8

          19.3

          20.1

          5.3

          6.3

          0.7

          6.3×0.8


          2 (20A)

          85

          54

          30.3

          64.8

          49.8

          75

          27

          12.3

          20.8

          19.9

          5.3

          6.3

          0.7

          6.3×0.8


          3 (16A)

          71

          46.6

          29.3

          50.5

          44.5

          61

          21

          10.8

          19.3

          20.1

          5.3

          6.3

          0.7

          M4


          3 (20A)

          85

          54

          30.3

          64.8

          49.8

          75

          27

          12.3

          20.8

          19.9

          5.3

          6.3

          0.7

          M4


          4 (30A)

          113.5

          57.5

          45.4

          94

          56

          103

          25

          12.4

          32.4

          15.5

          4.4

          6

          1

          M4


          5 (60A)

          105

          145.9

          57.6

          84.5

          99.5

          95

          40

          19.6

          10.1

          42.25

          4.4

          6

          1.2

          M6

          51

          5 (100A)

          130

          177

          50

          100

          120

          115

          65

          28

          28

          50

          6.5

          4.5

          1.2

          M8

          80

          6 (200A)

          140

          232

          80


          160

          112

          80

          45



          6.4

          9.4


          M10

          184
