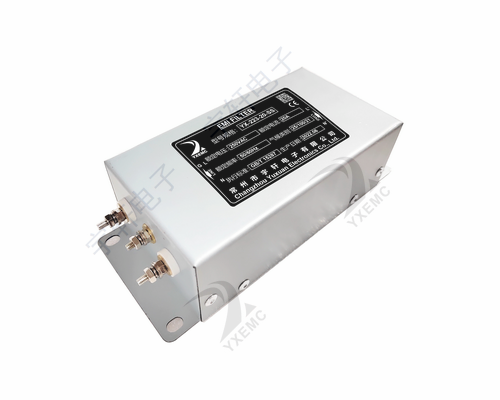

單相雙極帶差模
          單相雙極帶差模濾波器供應商
          單相雙極帶差模
          ● 兩級共模加差模高性能電源濾波器。
          ● 泄漏電流小。
          ● 底板式安裝，簡單方便。
          ● 大多數數字設備（尤其開關電源），
          ● 可用來抑制連續或間隙性脈沖干擾，
          ● 尤其適用于低阻抗負載場合。
          產品詳情
          特  點 Features
          ● 兩級共模加差模高性能電源濾波器。Two stage common mode plus
          differential mode high performance power filter.
          ● 泄漏電流小。The leakage current is small.
          ● 底板式安裝，簡單方便。Bottom plate installation, simple and convenient.

          應  用 Application
          ● 大多數數字設備（尤其開關電源），可用來抑制連續或間隙性脈沖干擾，尤其適用于低阻抗負載場合。

          性能指標 Characteristcs
          額定電壓Rated voltage
          250VAC,50/60Hz；250VDC
          工作頻率 Operating Frequency
          DC~400Hz
          額定電流Rated curren
          1A~100A@40℃max.
          耐壓試驗 (60s) Test Voltage
          1500VDC（線-線Line - line）    1500VAC（線-地Line - ground）
          3000VDC/2S
          氣候類別 Climate category
          25/100/21
          產品型號表 Filter Table
          型號
          model
          接線方式：輸入輸出
          額定電流A
          Rated curren
          MAX泄漏電流mA
          leakage current
          放電電阻KΩ
          resistance
          電路圖Fig.
          Circuit diagram
          外形尺寸Fig.
          Outline Drawing
          YX-213-1-
          TT


          1
          0.5
          1000
          1
          1
          YX-213-6-
          TT


          6
          0.5
          1000
          1
          1
          YX-213-10-


          SS
          10
          0.5
          1000
          1
          2
          YX-223-15-

          WW
          SS
          15
          0.5
          1000
          2
          3
          YX-223-20-

          WW
          SS
          20
          0.5
          1000
          2
          3
          YX-223-30-

          WW
          SS
          30
          0.5
          1000
          2
          3
          YX-223-40-


          SS
          40
          0.8
          680
          2
          3
          YX-223-100-


          SS
          100
          1.0
          1000
          2
          3
          電原理圖Typical Circuit Diagram

          電原理圖
          Fig.1                                                 Fig.2

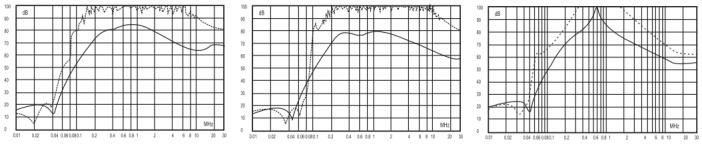

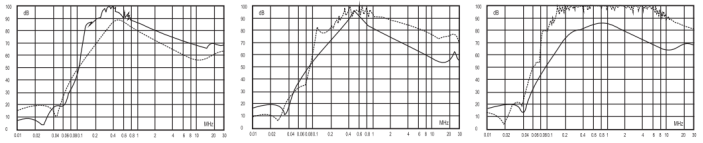

          插入損耗 Insertion LOSS in dB (50Ω測量系統，IEC/CISPR No.17號出版物)

          插入損耗

          1A~6A                                                      10A                                                       15A

          插入損耗

          20A                                                            30A                                                       40A


          100A

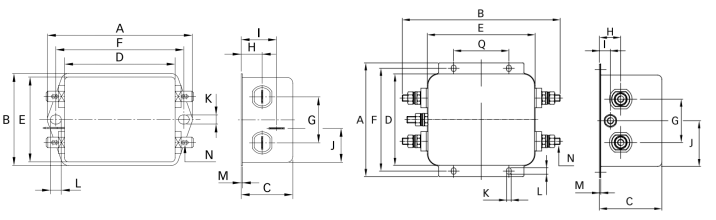

          外形尺寸圖 Outline Drawing : mm

          外形尺寸圖
          Fig.1 (1A~6A)                                                                         Fig.2 (10A)

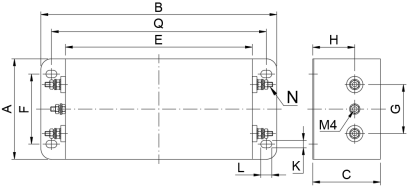

          Fig.3 (15~30A)

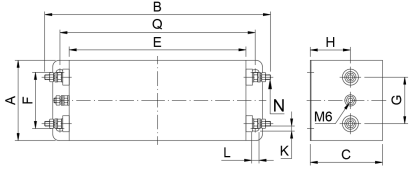

          Fig.4 (40A)

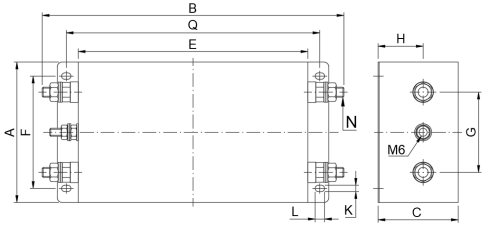

          Fig.5 (100A)

          外形尺寸Fig.
          A
          B
          C
          D
          E
          F
          G
          H
          I
          J
          K
          L
          M
          N
          1 (1A)
          85
          54
          30.3
          64.8
          49.8
          75
          27
          12.3
          20.8
          19.9
          5.3
          6.3
          0.7
          6.3×0.8
          1 (6A)
          113.5
          57.5
          45.4
          94
          56
          103
          25
          12.4
          32.4
          15.5
          4.4
          6
          0.7
          6.3×0.8
          2 (10A)
          105
          134.5
          38.5
          84
          98.5
          95.3
          38
          19
          19
          42
          6.5
          4.5
          1
          M4
          3 (15~30A)
          86
          202
          58

          160
          60
          42
          36


          6.4
          9.4
          1
          M4
          4 (40A)
          100
          280
          90

          220
          70
          58
          50


          6.4
          9.4
          1
          M6
          5 (100A)
          125
          280
          90

          220
          96
          81
          50


          6.4
          9.4
          1
          M8
