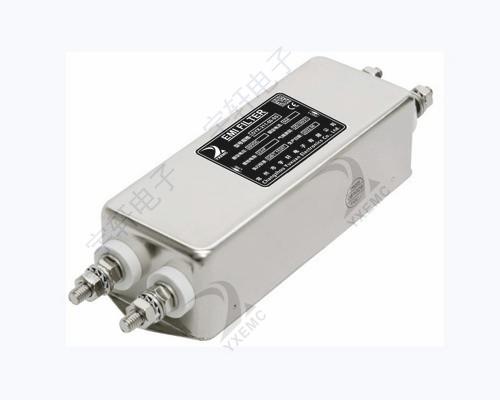

          直流工控濾波器
          直流
          ● 常規通用。
          ● 底板式安裝，簡單方便。
          ● 各種電子設備和電子測量?jī)x器的直流側。
          產品詳情
          特  點 Features
          ● 常規通用。General purpose.
          ● 底板式安裝，簡單方便。
          Bottom plate installation, simple and convenient.

          應  用 Application
          ● 各種電子設備和電子測量?jī)x器的直流側。
           DC side of various electronic equipment and
          electronic measuring instruments.

          性能指標 Characteristcs
          額定電壓Rated voltage
          0~80VDC
          額定電流Rated curren
          1A~120A@40℃max.
          耐壓試驗 (60s) Test Voltage
          400VDC（線-線Line - line）    1414VDC（線-地Line - ground）
          3000VDC/2S
          氣候類別 Climate category
          25/100/21
          產品型號表 Filter Table
          型號
          model
          接線方式：輸入輸出
          額定電流A
          Rated curren
          接地電容量nF
          Grounding capacity
          放電電阻KΩ
          resistance
          電路圖Fig.
          Circuit diagram
          外形尺寸Fig.
          Outline Drawing
          DYX-211-1-
          TT


          1
          22

          1
          1
          DYX-211-6-
          TT


          6
          22

          1
          2
          DYX-211-10-
          TT


          10
          22

          1
          2
          DYX-211-15-
          TT


          15
          22

          1
          2
          DYX-211-20-
          TT
          WW

          20
          22

          1
          2
          DYX-211-30-

          WW
          SS
          30
          22

          1
          3
          DYX-211-40-

          WW
          SS
          40
          22

          1
          3
          DYX-211-50-


          SS
          50
          22

          1
          4
          DYX-211-60-


          SS
          60
          22

          1
          4
          DYX-221-80-


          SS
          80
          44

          2
          4
          DYX-221-100-


          SS
          100
          44

          2
          4
          DYX-221-120-


          SS
          120
          44

          2
          4

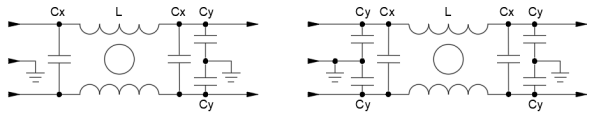

          電原理圖Typical Circuit Diagram

          Fig.1                                                 Fig.2

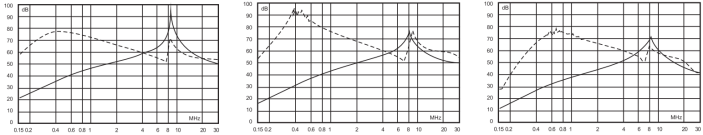

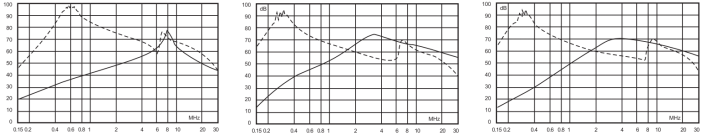

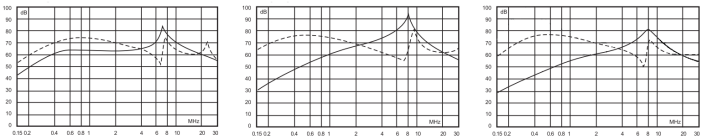

          插入損耗 Insertion LOSS in dB (50Ω測量系統，IEC/CISPR No.17號出版物)


          1A                                                               6A                                                           10A



          15A                                                            20A                                                       30A~40A


          50A~60A                                                     80A                                                      100A~120A

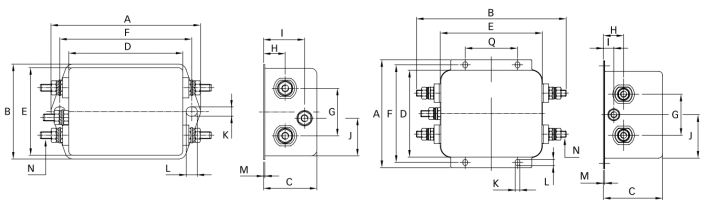

          外形尺寸圖 Outline Drawing : mm


          Fig.1 (1A)                                                                                        Fig.2 (6A~20A)


          Fig.3 (30A~40)                                                                          Fig.4 (50A~120A)
          外形尺寸Fig.
          A
          B
          C
          D
          E
          F
          G
          H
          I
          J
          K
          L
          M
          N
          Q
          1 (1A)
          64
          35
          24.3
          43.5
          32.5
          54
          21
          9.3
          15.3
          21.8
          5.3
          6.3
          0.7
          6.3×0.8

          2 (6A~20A)
          71
          46.6
          29.3
          50.5
          44.5
          61
          21
          10.8
          19.3
          20.1
          5.3
          6.3
          0.7
          6.3×0.8

          3 (30A~40A)
          99.5
          59
          45
          73
          57
          87
          18
          7
          28
          23.5
          4.5
          6.5
          0.7
          M4

          4 (50A~60A)
          105
          145.9
          57.6
          84.5
          99.5
          95
          40
          19.6
          10.1
          42.25
          4.4
          6
          1.2
          M6
          51
          4 (80A~120A)
          130
          177
          50
          100
          120
          115
          65
          28
          28
          50
          6.5
          4.5
          1.2
          M8
          80
