                    產品中心                      工控類濾波器  三相三線變頻輸出
          三相三線變頻輸出
          三相三線變頻輸出濾波器生產廠家
          三相三線變頻輸出
          ● dv/dt抑制
          ● 過電壓限制。
          ● 減少變頻器電磁干擾。
          ● 變頻器、UPS等交直流設備的輸出濾波。
          ● 減小變頻器及馬達線圈損耗。
          產品詳情
          特  點 Features
          ● dv/dt抑制restrain。
          ● 過電壓限制。Overvoltage limit.
          ● 減少變頻器電磁干擾。Reduce electromagnetic
          interference of frequency converter.
          應  用 Application
          ● 變頻器、UPS等交直流設備的輸出濾波。
          Inverter, ups and other AC and DC equipment output filtering.
          ● 減小變頻器及馬達線圈損耗。
          Reduce the loss of inverter and motor coil.
          性能指標 Characteristcs
          額定電壓Rated voltage
          480/275VAC
          工作頻率 Operating Frequency
          DC~120Hz
          開關頻率 switching frequency
          ≤60KHz
          額定電流Rated curren
          5~200A@40℃max.
          耐壓試驗 (60s) Test Voltage
          1500VDC（線-線Line - line）    2250VDC（線-地Line - ground）
          3000VDC/2S
          氣候類別 Climate category
          40/100/21
          產品型號表 Filter Table
          型號
          model
          接線方式：輸入輸出
          額定電流A
          Rated curren
          電路圖Fig.
          Circuit diagram
          外形尺寸Fig.
          Outline Drawing
          YX-333-5-
          TT


          5
          1
          1
          YX-333-10-


          SS
          10
          1
          2
          YX-333-16-


          SS
          16
          1
          2
          YX-333-20-


          SS
          20
          1
          2
          YX-333-25-


          SS
          25
          1
          2
          YX-333-35-


          SS
          35
          1
          2
          YX-333-50-


          SS
          50
          1
          3
          YX-333-65-


          SS
          65
          1
          3
          YX-333-80-


          SS
          80
          1
          4
          YX-333-100-


          SS
          100
          1
          4
          YX-333-130-


          SS
          130
          1
          4
          YX-333-160-


          SS
          160
          1
          4
          YX-333-200-


          SS
          200
          1
          4

          電原理圖Typical Circuit Diagram

          電原理圖

          Fig.1

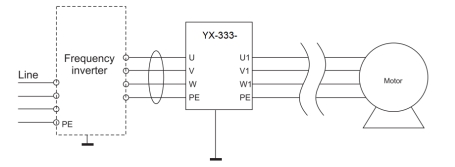

          接線圖Connection Diagram

          接線圖

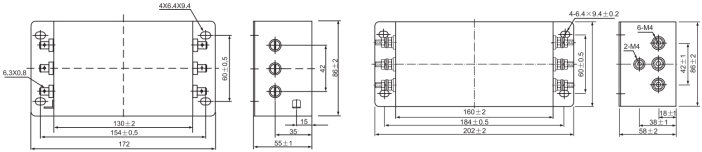

          外形尺寸圖 Outline Drawing : mm

          外形尺寸圖

          Fig.1 (5A)                                                                                  Fig.2 (10A~35A)


          Fig.3 (50A~65A)                                                                   Fig.4 (80A~200A)
